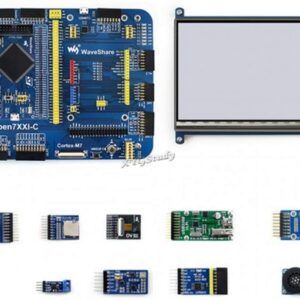

Full bộ KIT học tập STM32F746I

Tổng quan

Open746I-C là bo mạch phát triển STM32 được thiết kế cho vi điều khiển STM32F746IGT6 , bao gồm bo mạch chủ và bo mạch lõi MCU Core746I .

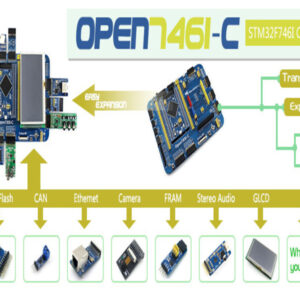

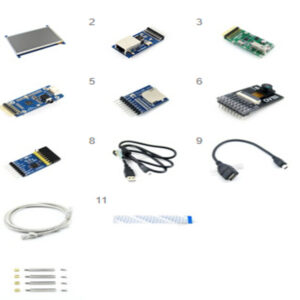

Open746I-C hỗ trợ mở rộng hơn nữa với nhiều bảng phụ kiện tùy chọn khác nhau cho ứng dụng cụ thể. Thiết kế mô-đun và mở khiến nó trở nên lý tưởng để bắt đầu phát triển ứng dụng với bộ vi điều khiển dòng STM32.

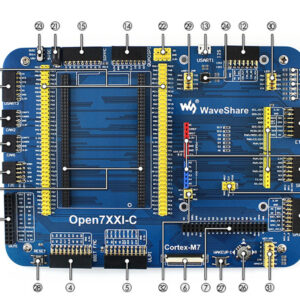

What’s on the mother board

1. Đầu nối bo mạch lõi MCU: để dễ dàng kết nối Core746I
2. Giao diện Arduino: để kết nối các tấm chắn Arduino
3. Giao diện DCMI: để kết nối camera
4. Giao diện FMC 8-bit:  dễ dàng kết nối với các thiết bị ngoại vi như NandFlash
5. Giao diện ULPI:  để kết nối thiết bị ngoại vi USB tốc độ cao (STM32F746I tích hợp bộ điều khiển USB HS mà không cần bất kỳ thiết bị PHY nào)
6. Giao diện LCD 1: để kết nối LCD 10,1 inch, LCD 7 inch
7. Giao diện LCD 2: để kết nối màn hình LCD 4,3 inch
8. Giao diện SAI1:  để kết nối các mô-đun âm thanh
9. Giao diện ICSP:  Arduino ICSP
10. Giao diện SPI1/SPI2:
    • Dễ dàng kết nối với các thiết bị ngoại vi SPI như DataFlash (AT45DBxx, W25QXX), thẻ SD, mô-đun MP3, v.v.
    • Dễ dàng kết nối với các mô-đun AD/DA (SPI1 có chức năng thay thế AD/DA)
11. Giao diện Ethernet: để kết nối các mô-đun Ethernet
12. Giao diện I2S2/I2S3/I2C1: dễ dàng kết nối với các thiết bị ngoại vi I2S như mô-đun âm thanh, v.v.
13. Đầu nối USART1: USB sang UASRT thông qua bộ chuyển đổi CP2102 trên bo mạch
14. Giao diện QUADSPI:  Giao diện SPI 4 dây (giao diện ngoại vi mới nhất dòng F7), để kết nối các mô-đun Flash nối tiếp như Bảng W25QXX
15. Giao diện SDMMC: để kết nối mô-đun Micro SD, có tốc độ truy cập nhanh hơn nhiều so với SPI
16. Giao diện USART3: dễ dàng kết nối với RS232, RS485, USB TO 232, v.v.
17. Giao diện CAN2: để kết nối các mô-đun CAN
18. Giao diện CAN1: để kết nối các mô-đun CAN
19. Giao diện I2C1/I2C4: dễ dàng kết nối với các thiết bị ngoại vi I2C như bộ mở rộng I/O (PCF8574), EEPROM (AT24Cxx), Cảm biến IMU 10 DOF, v.v.
20. Đầu nối chân MCU: tất cả các cổng I/O MCU đều có thể truy cập được trên các đầu nối mở rộng để mở rộng hơn nữa
21. Giắc cắm 5V DC
22. Đầu vào/đầu ra nguồn 5V/3.3V: thường được sử dụng làm đầu ra nguồn, cũng là điểm nối đất chung với bo mạch người dùng khác
23. Công tắc cấp nguồn:  được cấp nguồn từ kết nối 5VDC HOẶC USB của USART1
24. CP2102:  Bộ chuyển đổi USB sang UART
25. Đèn LED:  thuận tiện cho việc chỉ báo trạng thái I/O and/or trạng thái chạy chương trình
26. Cần điều khiển: năm vị trí
27. WAKE UP button: used as regular button, and/or wake up the STM32 MCU from sleep
28. Nút reset
29. USART1 jumper
30. LED jumper
    • short the jumper to connect to default I/Os used in example code
    • open the jumper to connect to custom I/Os via jumper wires
31. KEY jumper
    • short the jumper to connect to default I/Os used in example code
    • open the jumper to connect to custom I/Os via jumper wires
32. Arduino jumper
    • Rút ngắn các chân trên, A4, A5 được sử dụng làm chức năng AD
    • Rút ngắn các chân dưới, A4, A5 được sử dụng làm chức năng I2C

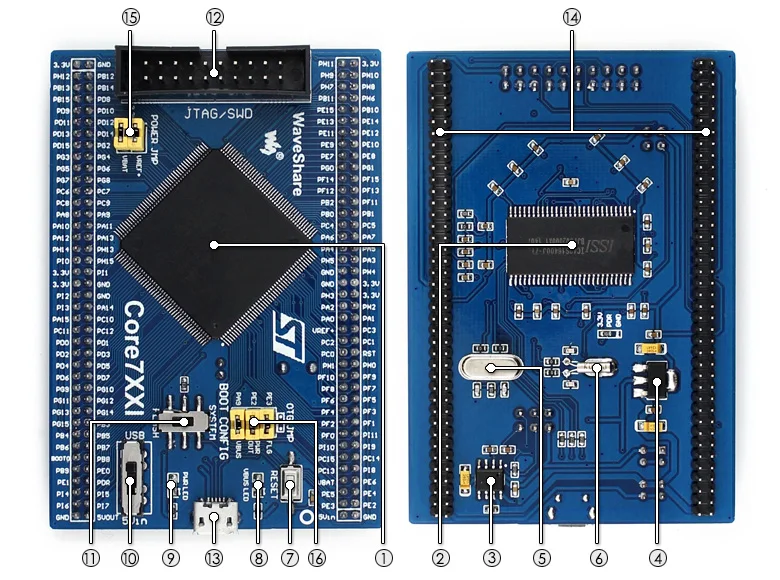

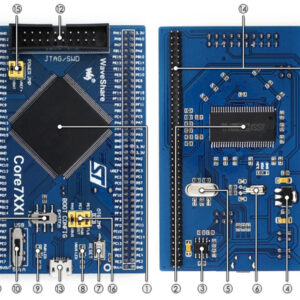

What’s on the Core746I

1. STM32F746IGT6: MCU STM32 hiệu suất cao có tính năng:
   • Core: Cortex-M7 32-bit RISC + FPU + Chrom-ART graphic accelerator
   • Tính năng: hướng dẫn DSP chu kỳ đơn
   • Tần số hoạt động: 216 MHz, 462 DMIPS/2.14 DMIPS/ MHz
   • Điện áp hoạt động: 1.7V-3.6V
   • Đóng gói: LQFP176
   • Bộ nhớ: Flash 1024kB, SRAM 320+16+4kB
   • Giao diện truyền thông MCU:

• • • 6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
    • 2 x CAN, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
    • 1 x FMC, 1 x SDMMC, 14 x TIM , 1xLPTIM
    • 1 xLCD-TFT, 1xSPDIFRX, 1xHDMI-CEC
    • 1 x USB 2.0 OTG FS
    • 1 x USB 2.0 OTG HS (supports external HS PHY through ULPI)
    • 1 x 10/100 Ethernet MAC

1. • Bộ chuyển đổi AD & DA: 3 x AD (12-bit); 2 x DA (12-bit)
   • Debugging/Programming: supports JTAG/SWD interfaces, supports IAP
2. IC42S16400J / IS42S16400J: SDRAM 1 Meg Bits x 16 Bits x 4 Banks (64-MBIT)
3. MIC2075: onboard USB power management device
4. AMS1117-3.3:  Ổn áp 3.3V
5. 8M crystal
6. 32.768K crystal, for internal RTC with calibration
7. Nút reset
8. VBUS LED
9. Power indicator
10. Công tắc cấp nguồn, cấp nguồn từ 5Vin hoặc kết nối USB
11. Lựa chọn chế độ khởi động, để định cấu hình chân BOOT0
12. Giao diện JTAG/SWD: để gỡ lỗi/lập trình
13. Đầu nối USB, hỗ trợ Thiết bị và/hoặc Máy chủ
14. Bộ mở rộng chân MCU, VCC, GND và tất cả các chân I/O đều có thể truy cập được trên các đầu nối mở rộng để mở rộng hơn nữa
15. Power jumper
    • VBAT: rút ngắn dây nối để sử dụng nguồn điện hệ thống, mở nó để kết nối nguồn điện bên ngoài, chẳng hạn như pin
    • VREF: Rút ngắn jumper để kết nối VREF+ với VCC, mở nó để kết nối VREF+ với pin tùy chỉnh khác thông qua dây nối
16. OTG jumper
    • Rút ngắn jumper khi sử dụng USBOTG/HOST
    • Mở jumper để ngắt kết nối khỏi cổng I/O liên quan

Link schematic: https://www.waveshare.com/w/upload/1/12/Open746I-C-Schematic.pdf

Code demo: https://www.waveshare.com/w/upload/5/5c/Open746I-C-Demo-HAL.7z

Datasheet: https://www.waveshare.com/w/upload/9/9b/STM32F745-STM32F746-Datasheet.pdf
