Orange Pi 5 PLUS 8G

Thông số kỹ thuật:

• SoC – Rockchip RK3588

• • CPU – Bộ xử lý 8 nhân với 4 nhân Cortex-A76 @ lên đến 2.4 GHz, 4 nhân Cortex-A55 @ lên đến 1.8 GHz
  • GPU Arm Mali-G610 MP4 hỗ trợ OpenGL ES1.1/2.0/3.2, OpenCL 2.2, và Vulkan 1.2
  • Bộ gia tốc trí tuệ nhân tạo 6 TOPS hỗ trợ hoạt động kết hợp INT4/INT8/INT16/FP16
  • VPU – Bộ giải mã H.265/VP9/AVS2 10-bit 8Kp60, giải mã H.264 8Kp30, giải mã AV1 4Kp60, mã hóa H.265/H.264 8Kp30
• Bộ nhớ hệ thống 8GB LPDDR4/4x
• Lưu trữ
  • Flash QSPI NOR 16MB hoặc 32MB
  • Khe cắm thẻ MicroSD
  • Khe cắm eMMC cho module 32GB, 64GB, 128GB, hoặc 256GB
  • Khe cắm M.2 2280 PCIe 3.0 x4 cho SSD NVMe tốc độ lên đến 2,000 MB/s
• Đầu ra video

• • 2 cổng HDMI 2.1 lên đến 8Kp60
  • DisplayPort 1.4 lên đến 8Kp30 qua cổng USB-C
  • 2 cổng kết nối MIPI DSI 4 làn lên đến 4Kp60
  • Kết nối FPC 6 chân cho màn hình cảm ứng
• Đầu vào video
  • Giao diện máy ảnh – Kết nối MIPI CSI 4 làn
  • Đầu vào HDMI 2.0 lên đến 4Kp60
• Âm thanh

• • Bộ giải mã âm thanh ES8388, b ampli âm thanh AWINIC AW8733ATQR
  • Cổng âm thanh 3.5mm hỗ trợ tai nghe và micro
  • MIC onboard
  • Hỗ trợ HDMI 2.1 eARC
  • Kết nối loa

• Mạng

• • 2 cổng RJ45 2.5GbE qua bộ điều khiển RTL8125BG
  • Tùy chọn WiFi và Bluetooth qua module M.2

• USB

• • 2 cổng USB 3.0, 1 cổng USB 3.1 Gen 1 (5 Gbps) Type-C, 2 cổng USB 2.0

• Mở rộng

• • Header 40 chân với GPIO, UART, I2C, SPI, CAN, I2S, PDM, AUDDSM, SDIO, PWM
  • Khe M.2 Key-M (PCIe 3.0 x4) cho SSD NVMe 2280, hoặc các module PCIe 2280 khác (ví dụ: gia tốc trí tuệ nhân tạo)
  • Khe M.2 Key-E (PCIe 2.0 x1/PCM/UART/USB2.0) cho module 2230 như WiFi 6 và Bluetooth
  • Debugging – Header UART 3 chân cho console series

• Khác

• • Các nút Power, MaskROM, và Recovery
  • Đèn LED nguồn, đèn LED trạng thái, đèn LED RGB
  • IR receiver
  • Kết nối quạt 5V
  • Kết nối pin dự phòng RTC 2 chân

• Nguồn cung

• • 5V/4A qua cổng USB Type-C
  • RK806-1 PMU

• Kích thước:100 x 70 mm

• Trọng lượng: 86.5 gram

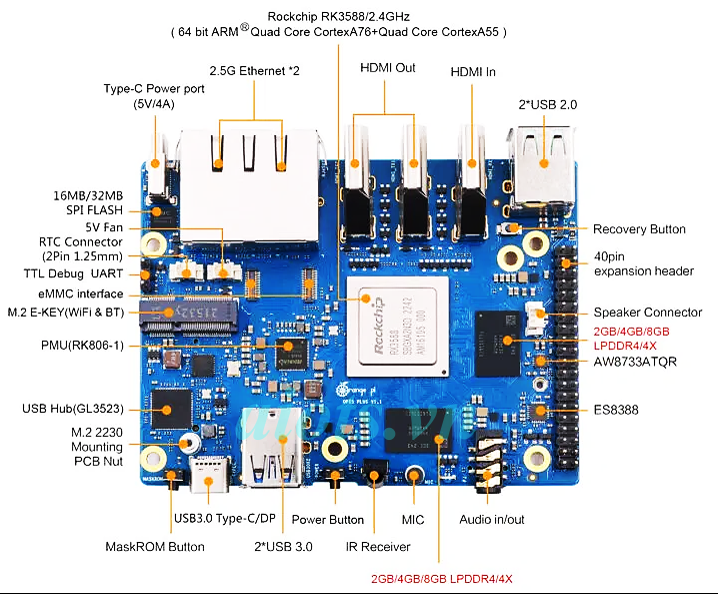

Top

Bottom

Tài liệu: http://www.orangepi.org/html/hardWare/computerAndMicrocontrollers/details/Orange-Pi-5-plus.html

Datasheet: http://www.orangepi.org/orangepiwiki/index.php/Orange_Pi_5_Plus
