TTGO T-Display ESP32 và Màn hình 1.14 Inch

Thông số kỹ thuật:

• Chipset: ESPRESSIF-ESP32 với bộ vi xử lý 32-bit LX6, tốc độ 240MHz, hỗ trợ single-core hoặc dual-core.
• Bộ nhớ FLASH: QSPI flash dung lượng 4MB.
• SRAM: 520KB SRAM.
• Nút: Nút khởi động lại.
• USB đến TTL IC: CP2104.
• Cổng kết nối module: UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, ADC, cảm biến cảm ứng tụ điện, bộ tiền khuếch đại DACLNA.
• Màn hình: IPS ST7789V 1.14 Inch.
• Điện áp hoạt động: Từ 2.7V đến 4.2V.
• Dòng điện hoạt động: Khoảng 60mA.
• Dòng điện nghỉ: Khoảng 120μA.
• Dải nhiệt độ hoạt động: Từ -40℃ đến +85℃.
• Kích thước và trọng lượng: 51.52 x 25.04 x 8.54mm (7.81g).

Power Supply Specifications:

• Nguồn cấp: USB 5V/1A.
• Dòng sạc: 500mA.
• Pin: Pin lithium 3.7V (không bao gồm).
• JST Connector: 2Pin 1.25mm.
• USB: Type-C.

Wi-Fi:

• Tiêu chuẩn: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC.
• Bộ giao thức: 802.11 b/g/n (802.11n, tốc độ lên đến 150Mbps), hỗ trợ A-MPDU và A-MSDU với khoảng bảo vệ 0.4μS.
• Dải tần số: 2.4GHz~2.5GHz (2400M~2483.5M).
• Truyền điện: 22dBm.
• Khoảng cách giao tiếp: 300m.

Bluetooth:

• Bộ giao thức: Hỗ trợ Bluetooth v4.2BR/EDR và tiêu chuẩn BLE.
• Tần số vô tuyến: Độ nhạy -97dBm cho bộ thu NZIF Class-1, Class-2 & Class-3 emitter AFH.
• Tần số âm thanh: CVSD & SBC audio frequency.

Thông số kỹ thuật phần mềm:

• Chế độ Wi-Fi: Station/SoftAP/SoftAP+Station/P2P.
• Cơ chế bảo mật: WPA/WPA2/WPA2-Enterprise/WPS.
• Loại mã hóa: AES/RSA/ECC/SHA.
• Nâng cấp Firmware: Tải xuống qua UART/OTA (qua mạng/địa chỉ host để tải xuống và viết firmware).
• Phát triển phần mềm: Hỗ trợ phát triển máy chủ đám mây/SDK cho người dùng phát triển firmware.
• Giao thức mạng: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT.
• Cấu hình người dùng: Hướng dẫn AT +, máy chủ đám mây, ứng dụng android/iOS.
• Hệ điều hành: FreeRTOS.

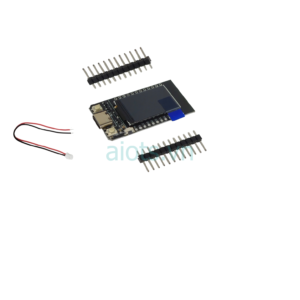

sản phẩm bao gồm:

• 1 x TTGO T-Display
• 1 x Cáp sạc
• 2 x Chân header Đực Thẳng

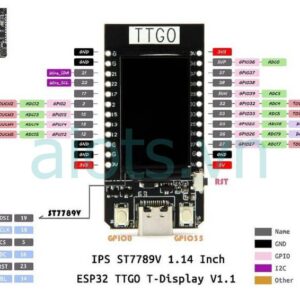

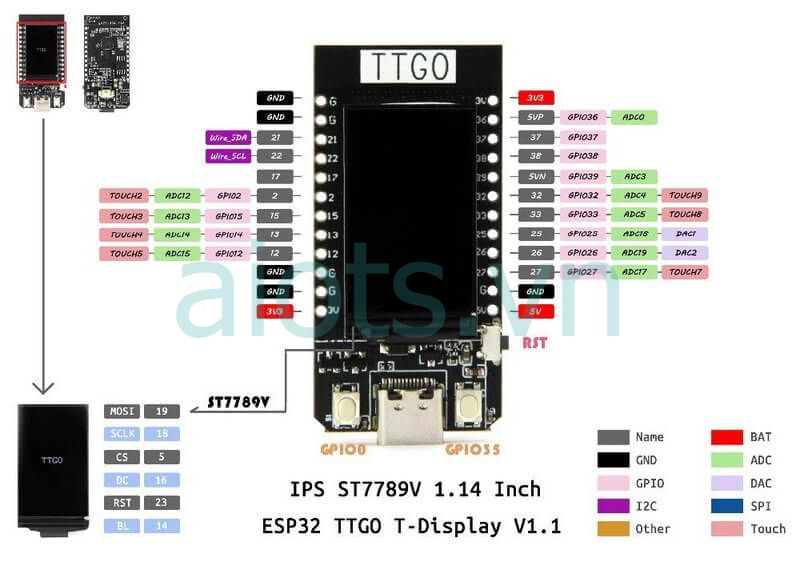

Sơ Đồ Chân:
